En praktisk guide til standardformstempler: Fuld livscyklusstyring fra udvælgelse til vedligeholdelse

I en verden af ​​stempling og støbning er stansen en af ​​de mest kritiske, men ofte oversete komponenter. Som den del, der er i direkte kontakt med materialet for at adskille eller plastisk deformere det,standard formstanse's ydeevne bestemmer direkte produktkvalitet, produktionseffektivitet og værktøjsomkostninger. Uanset om du kører en højhastighedsprægelinje eller en præcisionsformningsoperation, er forståelsen af ​​de praktiske aspekter af standardstanser – fra materialevalg til vedligeholdelsesdisciplin – afgørende for at optimere din produktionsproces.

I. Hvad er en standard formstanse?

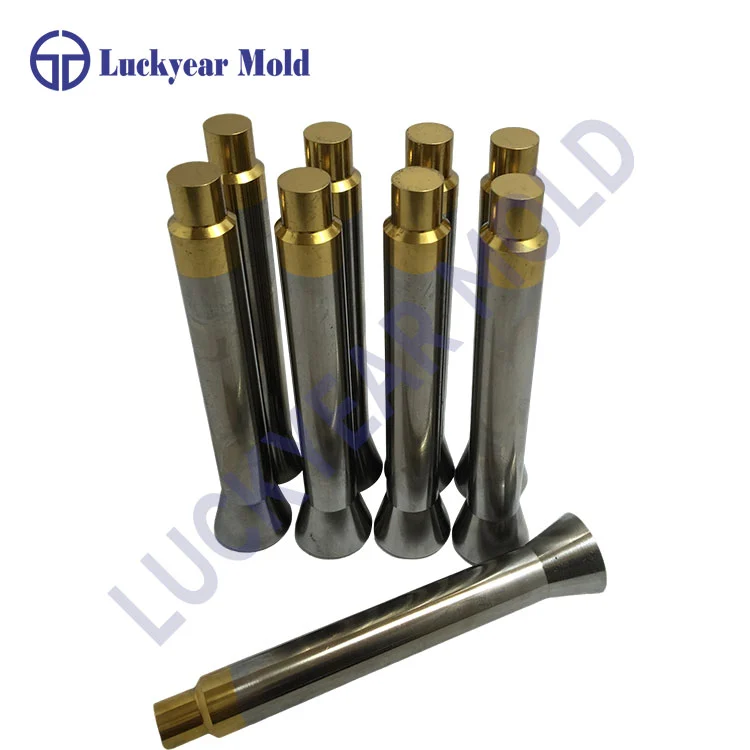

En standard støbeform, også kendt som en stansestift, stansestempel eller blot en stanse, er en metalkomponent installeret i en stanseform, der udfører kontinuerlige stansning, blankning eller formningsoperationer. Den fungerer sammen med en matrice for at adskille eller forme emnematerialet til det ønskede produkt eller halvfærdige del.

Standard stanser kommer i forskellige konfigurationer, der passer til forskellige applikationer. Almindelige typer inkluderer standardstanser af T-type, standardstanser af B-type, guidede slag, understøbninger og formstansninger. Det, der gør en punch til "standard", er, at dens dimensioner og specifikationer er i overensstemmelse med etablerede internationale standarder såsom ISO, DIN, JIS, HASCO, DME eller MISUMI, hvilket sikrer udskiftelighed og forudsigelig ydeevne.

II. Materialer og fremstilling: Grundlaget for ydeevne

Fælles materialer

Valget af stansemateriale påvirker direkte værktøjets levetid, slidstyrke og omkostninger. Her er de mest udbredte materialer:

Overfladebehandlinger

For at forlænge stansens levetid anvendes ofte overfladebehandlinger:

TiN – Guldfarvet, giver fremragende slidstyrke
TiCN – Højere hårdhed end TiN, god til slibende materialer
TiAlN – Fremragende varmebestandighed, ideel til højhastighedsapplikationer
AlCrN – Overlegen ydeevne under tørre bearbejdningsforhold
DLC – Lav friktion, reducerer materialevedhæftning
Sort Nitrering – Omkostningseffektiv overfladehærdning

Nøgledimensionelle parametre

Standard stanser er fremstillet med snævre tolerancer. En kvalitetsstandardpunch opnår typisk:

• Diametertolerance: ±0,001 mm til ±0,002 mm

• Koncentricitet: Inden for 0,002 mm

• Rundhed: Inden for 0,003 mm

• Overfladeruhed: Ra 0,04 til Ra 0,4

III. Sådan vælger du den rigtige standardpunch

Udvælgelsen bør være baseret på de specifikke krav til din ansøgning. Overvej disse faktorer:

1. Materialekompatibilitet

Stansmaterialet skal passe til emnematerialet. Til bløde materialer som aluminium eller blødt stål kan legeret værktøjsstål være tilstrækkeligt. Til rustfrit stål eller højstyrkelegeringer anbefales højhastighedsstål eller hårdmetal.

2. Produktionsvolumen

Lavt volumen/prototyping: Legeret værktøjsstål tilbyder en omkostningseffektiv løsning.
Mellem volumen: Højhastighedsstål giver en god balance mellem ydeevne og omkostninger.
Høj volumen/kontinuerlig produktion: Stål af wolframcarbid eller pulvermetallurgi retfærdiggør deres højere startomkostninger gennem forlænget værktøjslevetid.

3. Overholdelse af internationale standarder

Standardstempler skal være i overensstemmelse med anerkendte standarder for udskiftelighed:

ISO 8020 – International standard for huller
DIN 9861 – Tysk standard for slag
MISUMI / DAYTON / HASCO – Udbredte industristandarder

4. Kritiske dimensioner

Vær opmærksom på arbejdssektionens diameter, installationssektionens dimensioner og den samlede længde. Disse skal matche dit matricesæts specifikationer.

IV. Punch-to-Die Clearance: The Critical Relationship

Pasformen mellem stansen og matricen er en afgørende faktor for prægekvaliteten. Korrekt frigang sikrer ren klipning, minimerer gratdannelse og forlænger værktøjets levetid.

Generelt bør stansens diameter være lidt mindre end matriceåbningen for at tillade korrekt frigang. Opnåelse og vedligeholdelse af denne pasform kræver præcisionsfremstilling og regelmæssig overvågning.

V. Installation og opsætning Best Practices

Korrekt installation sikrer, at stansen fungerer som designet:

1. Bekræft justeringen: Sørg for, at stansen og matricen er koncentriske for at undgå sidebelastning.

2. Tjek fastholdelse: Brug den korrekte holder, og sørg for, at stansen er forsvarligt fastgjort.

3. Bekræft clearance: Bekræft, at punch-to-die clearance er inden for det angivne område.

4. Tjek smøring: Påfør passende smøremiddel for at reducere friktion og varmeopbygning.

VI. Vedligeholdelse og pleje: Forlængelse af Punch Life

Fejltilstande og forebyggelse

Stanser fejler primært gennem to mekanismer: slid og brud.

De skjulte omkostninger ved at vente

En af de mest almindelige fejl i stansevedligeholdelse er at vente, indtil dele viser synlige grater, før der skrides til handling. På det tidspunkt, hvor grater er synlige, har stansekanten allerede udviklet en betydelig radius, og skaderne har akkumuleret i timevis.

Overvej dette scenarie i den virkelige verden: Hvis du fjerner et stempel for at slibe igen med minimalt slid, er fjernelsen lille. Men hvis du venter, indtil grater tvinger dig til at handle, kan slitage være blevet meget mere signifikant. Rengøring af den kant bruger langt mere værktøjslevetid i en enkelt reaktiv cyklus, end der ville være gået tabt gennem proaktiv vedligeholdelse.

Praktiske retningslinjer for vedligeholdelse

Små udstansninger bør inspiceres oftere på grund af højere overfladetryk og hurtigere varmeakkumulering. Større slag kan strække sig til længere intervaller under kontrollerede forhold.

Tegn på, at det er tid til at slibe eller udskifte

• Synlig kantafrunding

• Forøgelse af påkrævet tonnage fra baseline

• Reduceret afklippet overfladeprocent på stemplede dele

• Dele, der viser inkonsekvent kvalitet eller dimensionsforskydning

VII. Almindelige applikationer på tværs af brancher

Standard støbeforme bruges på tværs af stort set alle produktionssektorer:

VIII. Forståelse af økonomi

Den praktiske værdi af en standard formstanse går ud over indkøbsprisen. Overvej disse omkostningsfaktorer:

Startomkostninger: Højere materialer har højere forudgående omkostninger, men længere levetid.
Omkostninger til genslibning: Hver genslibning fjerner materiale og reducerer den samlede værktøjslevetid.
Nedetidsomkostninger: Uplanlagt punch-fejl stopper produktionen; at vente for længe mellem vedligeholdelse øger de samlede omkostninger.
Kvalitetsomkostninger: Slidte stanser producerer skrot og efterbearbejdning, hvilket påvirker rentabiliteten.

Den økonomiske sweet spot er ikke nødvendigvis den billigste punch og heller ikke den dyreste – det er den, der leverer de laveste samlede omkostninger pr. stemplet del over hele dens livscyklus.

Destandard formstansekan være en lille komponent i stemplingsprocessen, men dens indvirkning på produktivitet, kvalitet og omkostninger er enorm. Praktisk succes begynder med at vælge det rigtige materiale og den rigtige konfiguration til din applikation, fortsætter gennem korrekt installations- og afstandsstyring og kulminerer i disciplineret vedligeholdelse – ikke at vente på synlig fejl, men at handle baseret på målt slid og cyklustal. Når du nærmer dig dine slag med en procesingeniørs tankegang, med fokus på geometri, materialevidenskab og slidfysik, forvandler du en forbrugsdel til et pålideligt produktionsaktiv.
