Præcisions-kuglelåseer vigtige værktøjskomponenter i metalstempling og formfremstillingsoperationer, der bruger en "kuglelås"-mekanisme, der kan skiftes hurtigt, til hurtig isætning og fjernelse. Denne vejledning forklarer, hvad de er, hvordan de fungerer, hvor de bruges, og hvordan du vælger den rigtige type til din fremstillingsproces – med branchesammenhæng og eksempler til støtte for beslutningstagning.

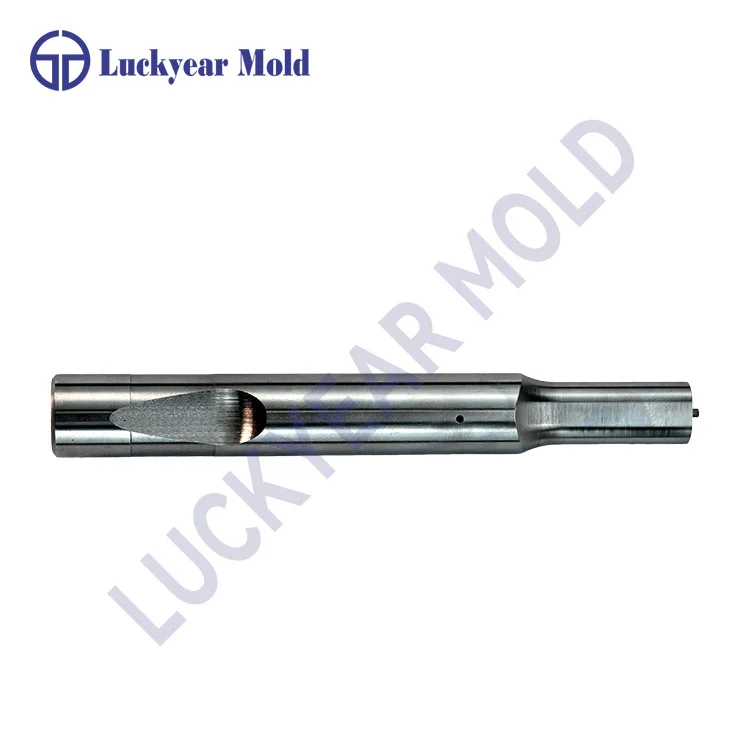

Præcisions-kuglelåse er specialiserede metalstemplingsværktøjer designet til at skabe huller eller former i metalplader eller andre substrater ved hjælp af en hurtigskiftemekanisme baseret på en låsekugle. De er fremstillet af højkvalitets værktøjsstål såsom SKH51, SKD11 eller tilsvarende materialer og er fremstillet med præcise tolerancer for gentagelig ydeevne i industrielle værktøjsapplikationer.
I modsætning til standardstempler, der presses eller drives ind i et matricesæde med en fast montering, "låses" Ball Lock Punches ind i holderen via en lille stålkugle og rille, hvilket muliggør hurtig fjernelse og udskiftning uden at afmontere hele matricesystemet. Denne mekanisme reducerer nedetiden betydeligt under værktøjsvedligeholdelse eller -skift.
Betjeningsprincippet for en præcisionskuglelås er afhængig af dets unikke hurtigskifte-låsesystem:
Dette system står i kontrast til traditionelle prespasningsværktøjer, der kræver betydelig nedtagningstid for at udskifte eller justere værktøjskomponenter.
Fordelene ved at bruge præcisionskuglelåse er især tydelige i produktionsmiljøer med mellemstore og store mængder:
| Fordel | Forklaring |
|---|---|
| Hurtigt udskiftning | Kuglelåsemekanisme tillader hurtig udskiftning af stempel uden at fjerne matrice, hvilket reducerer vedligeholdelsesnedetiden. |
| Forbedret præcision | Fremstillet til høje tolerancer, hvilket sikrer ensartet hulkvalitet og justering. |
| Alsidighed | Fås i både lette og tunge stilarter, med eller uden udkastermuligheder. |
| Reduceret nedetid | Hurtig fjernelse af slidte eller beskadigede stanser fremskynder vedligeholdelsescyklusser. |
Disse fordele gør Ball Lock Punches almindelige i automotive stempling, apparatfremstilling og industriel formbygning, hvor oppetid og delkonsistens er afgørende.
Præcisionskuglelåse kommer i en række konfigurationer afhængigt af applikationsbehov:
Valget af den rigtige Ball Lock Punch afhænger af flere faktorer:
Hvilke materialer er Precision Ball Lock Punches lavet af?
De mest præcise kuglelåse er lavet af højkvalitets værktøjsstål såsom SKH51, SKD11 eller tilsvarende. Disse materialer giver den hårdhed og slidstyrke, der er nødvendig for gentagne prægeoperationer.
Hvordan forbedrer kuglelåsemekanismen værktøjets oppetid?
Kuglelåsemekanismen tillader hurtig isætning og fjernelse af stanser fra holdere uden at afmontere hele matricen. Dette fremskynder vedligeholdelsen og reducerer produktionsnedetid.
Kan Ball Lock Punches bruges sammen med ejektorsystemer?
Ja, der er Ball Lock Punches designet med integrerede ejektorer (ofte kaldet Ball Lock Ejector Punches), som hjælper med at forhindre snegletræk og forbedre matriceydelsen i visse applikationer.
Hvilke industrier bruger almindeligvis Ball Lock Punches?
Ball Lock Punches er meget udbredt i bilfremstilling, apparatproduktion og industriel formbygning, hvor pladeoperationer er hyppige, og præcision er afgørende.
Er Ball Lock Punches standardiseret?
Kuglelåsfunktionen er tilpasset standarder som ANSI B94.17 for korrekt indgreb og sikkerhed, men nøjagtige dimensioner og profiler kan variere fra producent til producent. Kontrollerer stempelholdere og målere for korrekt kuglesædeplacering hjælper med at forhindre problemer.
For højpræcisionsværktøjsbehov kan du overveje at samarbejde med brancheledere som f.eksDongguan Luckyear Precision Mold Parts Co., Ltd.som er specialiseret i præcisionsværktøjskomponenter, herunder kuglelåse.
